Skoda Fabia: Achteruitrijcamera

Skoda Fabia / Škoda Fabia - Instructieboekje / Rijden / Hulpsystemen / Achteruitrijcamera

Inleiding voor het onderwerp

De achteruitrijcamera (hierna systeem) ondersteunt de bestuurder bij het inparkeren en manoeuvreren door op het infotainmentbeeldscherm (hierna beeldscherm) het gebied achter de wagen te tonen.

ATTENTIE

De algemene aanwijzingen m.b.t. het gebruik van de hulpsystemen dienen in acht te worden genomen in alinea Inleiding voor het onderwerp.
Let erop dat de cameralens niet vuil is of afgedekt wordt, anders kan de systeemfunctie aanzienlijk beperkt zijn - gevaar voor ongevallen. Informatie over het schoonmaken .

VOORZICHTIG

Het camerabeeld is in vergelijking met het echte zicht vervormd. Daarom is de beeldschermweergave maar beperkt geschikt om de afstand tot achterliggers in te schatten.
Sommige obstakels (bv. smalle palen, gaashekwerk, roosters of oneffenheden in het wegdek) kunnen als gevolg van de beeldschermresolutie mogelijk onvoldoende goed worden weergegeven.
Bij een aanrijding resp. schade aan de achterzijde van de wagen kan de camera eventueel uit de juiste stand worden gebracht. In dit geval moet het systeem door een specialist worden gecontroleerd.

Let op De camera kan zijn voorzien van een reinigingssysteem . Het besproeien volgt automatisch samen met het besproeien van de achterruit.

Werking

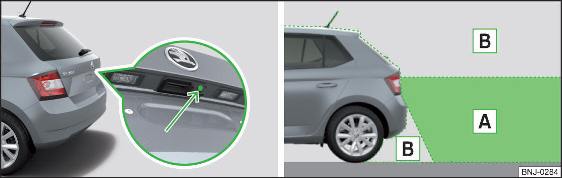

afb. 224 Inbouwplaats van de camera / detectiebereik achter de wagen

De camera voor het registreren van het gebied achter de wagen zit in de greep van de achterklep afb. 224.

Bereik achter de wagen afb. 224

A Registratiegebied van de camera

B Vlakken buiten het registratiegebied van de camera

Het systeem kan de bestuurder tijdens het inparkeren en manoeuvreren onder de volgende voorwaarden ondersteunen.

Het contact is ingeschakeld.

De achteruitversnelling is ingeschakeld.

De achterklep is volledig gesloten.

De rijsnelheid is lager dan 15 km/h.

Het gebied achter de wagen is duidelijk zichtbaar.

Het gekozen inparkeer-/manoeuvregebied is goed overzichtelijk en vlak.

Let op

De beeldschermweergave kan door het indrukken van symbooltoets afb. 222 op worden afgebroken.
Na het uit de achteruitversnelling schakelen, wordt automatisch de parkeerhulp weergegeven (variant 2, 3)

Oriënteringslijnen en functietoetsen

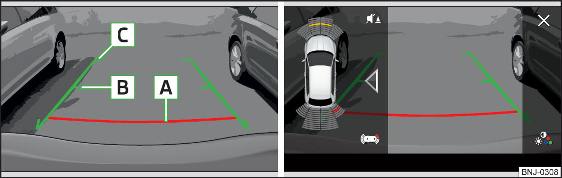

afb. 225 Infotainmentbeeldscherm: Oriënteringslijnen / functietoetsen

Op het beeldscherm worden samen met het bewaakte gebied achter de wagen ook oriënteringslijnen weergegeven.

Afstand van de oriënteringslijnen achter de wagen afb. 225

A De afstand bedraagt ongeveer 40 cm (veiligheidsafstandsgrens).

B De afstand bedraagt ongeveer 100 cm.

C De afstand bedraagt ongeveer 200 cm.

De afstand kan afhankelijk van de belading van de wagen en de helling van de rijbaan licht variëren.

De afstand tussen de zijlijnen komt ongeveer overeen met de wagenbreedte incl. de buitenspiegels.

Functietoetsen afb. 225

Afhankelijk van infotainmentsoort: Uitschakelen van de weergave van het gebied achter de wagen

Beeldscherminstelling - Helderheid, contrast, kleur

Uit-/inschakelen van de akoestische signalen van de parkeerhulp

Uit-/inschakelen van de verkleinde parkeerhulpweergave

Wisselen naar de parkeerhulpweergave

VOORZICHTIG

De op het beeldscherm weergegeven voorwerpen kunnen dichterbij of verder af zijn dan in de werkelijkheid. Dat is vooral in de volgende situaties het geval.

Uitstekende voorwerpen, bv. de achterzijde van een vrachtwagen e.d.
Wanneer u van een horizontale ondergrond een helling of berg op- of afrijdt.
Wanneer u van een helling of berg een horizontale ondergrond oprijdt.
