Skoda Fabia: Interieuruitrusting

Inleiding voor het onderwerp

ATTENTIE Niets op het dashboard leggen. Daarop neergelegde voorwerpen zouden tijdens het rijden kunnen verschuiven en uw aandacht van de verkeerssituatie afleiden - gevaar voor ongevallen! Verzeker u ervan dat tijdens het rijden geen voorwerpen in de bestuurdersvoetenruimte kunnen komen - gevaar voor ongevallen! Geen voorwerpen op de bijrijdersstoel vervoeren, behalve als ze daarvoor bedoeld zijn (bv. een kinderzitje) - gevaar voor ongevallen! In de opbergvakken en in de bekerhouders mogen geen voorwerpen worden neergelegd, die de inzittenden in gevaar zouden kunnen brengen bij plotseling remmen of bij een aanrijding. Om veiligheidsredenen moeten afsluitbare opbergvakken tijdens het rijden gesloten zijn - gevaar voor verwondingen door de geopende klep of door losliggende voorwerpen in het opbergvak. Let erop, dat er geen voorwerpen uit de opbergvakken steken - gevaar voor verwondingen! De toegestane belasting van de opbergvakken en tassen niet overschrijden - gevaar voor verwondingen of beschadiging van de vakken en tassen! As, sigaretten, sigaren en dergelijke mogen alleen in de asbak worden gedeponeerd - brandgevaar! De opbergvakken, de multimediahouder en de afvalbak zijn geen vervanging voor asbakken en mogen ook niet als zodanig worden gebruikt - brandgevaar!



VOORZICHTIG Geen grote of scherpe voorwerpen in de opbergvakken en tassen plaatsen - gevaar voor beschadiging van de vakken en tassen.

Kaarthouder

 afb. 76 Kaarthouder

De tickethouder is bedoeld voor het bevestigen van bv. parkeertickets.

Opbergvakken in de portieren

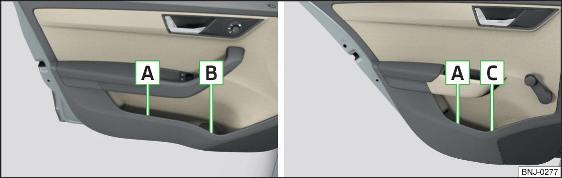

 afb. 77 Opbergvakken: In het voorportier / in het achterportier

Opbergvakken afb. 77

A Opbergvak

B Flessenhouder voor flessen met een inhoud van max. 1,5 l

C Flessenhouder voor flessen met een inhoud van max. 0,5 l

In de opbergvakken in het portier kan het reflecterende vest worden opgeborgen .

ATTENTIE Het opbergvak A afb. 77 in het voorportier mag uitsluitend worden gebruikt voor het opbergen van voorwerpen die niet uitsteken - gevaar voor een beperkt werkingsbereik van de zij-airbag.

Opbergvak voorin de middenconsole

 afb. 78 Opbergvak

Het open opbergvak bevindt zich in de middenconsole voorin afb. 78.

USB- en AUX-ingangen

 afb. 79 USB- en AUX-ingang

De USB- en AUX-ingang bevinden zich boven het opbergvak in de middenconsole voorin afb. 79.

Informatie over het gebruik  USB-ingang en  AUX-ingang.

Munt- en kaarthouder

 afb. 80 Munt- en kaarthouder

De munthouder A en kaarthouder B bevinden zich voorin de middelconsole afb. 80.

Opbergvak in het dashboard

 afb. 81 Opbergvak

Het opbergvak zit in het middendeel van het dashboard afb. 81.

Bekerhouders

 afb. 82 Bekerhouder

In de bekerhouder afb. 82 kunnen twee bekers worden geplaatst.

ATTENTIE Geen breekbaar drinkgerei (bv. van glas, porselein) gebruiken. Bij een ongeval kan dit tot letsel leiden. Nooit hete bekers in de bekerhouders plaatsen. Als de wagen rijdt, kan hete drank worden gemorst - gevaar voor brandwonden!



VOORZICHTIG Tijdens het rijden geen open bekers in de bekerhouder laten staan. Drank kan bv. bij het remmen worden gemorst en daarbij elektrische onderdelen of de stoelbekleding beschadigen.

Afvalbak

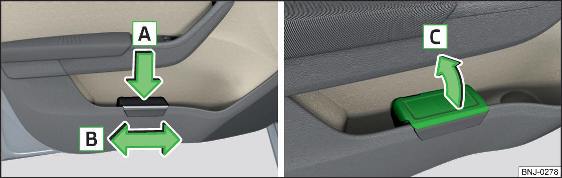

 afb. 83 Afvalbak: Plaatsen en verschuiven / openen

 afb. 84 Zak vervangen

De afvalbak kan in het opbergvak in het portier worden geplaatst.

Afvalbak aanbrengen

• De afvalbak aan voorzijde aan de rand van het opbergvak aanbrengen
• De afvalbak aan achterzijde in pijlrichting A afb. 83 indrukken.
• De afvalbak naar behoefte in pijlrichting B verschuiven.

Afvalbak verwijderen

• De afvalbak tegen de pijlrichting in A verwijderen afb. 83.

Afvalbak openen/sluiten

• Het deksel in pijlrichting C afb. 83 optillen.

Het sluiten gebeurt in omgekeerde volgorde.

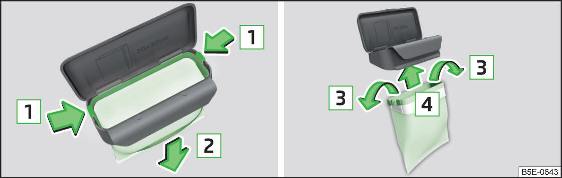

Zak vervangen

• De afvalbak uit het opbergvak verwijderen.
• De beide blokkeringsnokken aan het frame in pijlrichting 1 indrukken afb.84.
• De zak samen met het frame in pijlrichting 2 naar beneden lostrekken.
• De zak van het frame verwijderen.
• De nieuwe zak door het frame trekken en de randen van de zak in de richting van de pijlen 3 over het frame leggen.
• De zak met het frame in pijlrichting 4 in de afvalbak plaatsen, zodat beide blokkeringsnokken hoorbaar in het frame vastklikken.

Let op Wij adviseren zakken met de afmetingen 20x30 cm te gebruiken.

Multimediahouder

 afb. 85 Multimediahouder

Multimediasteun afb. 85

A Opbergvak voor het opbergen van de sleutel

B Opbergvak voor het opbergen van twee munten

C Opbergvak voor het opbergen van een mobiele telefoon

Opbergvak in de armsteun

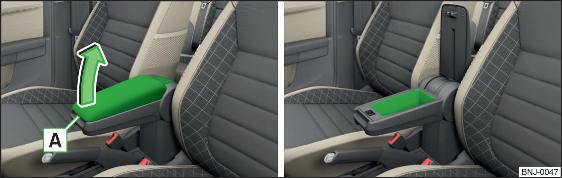

 afb. 86 Opbergvak openen / opbergvak

• Om te openen de armleuning bij A vastpakken en het deksel openklappen afb. 86.
• Om te sluiten het deksel tegen de pijlrichting in zwenken, tot het hoorbaar vastklikt.

Brillenvak

 afb. 87 Brillenvak openen

• Om te openen op de rand van het brillenvak bij A drukken. Het vak klapt in pijlrichting open afb. 87.
• Om te sluiten het deksel tegen de pijlrichting in zwenken, tot het hoorbaar vastklikt.

De maximale toelaatbare belasting van de haak bedraagt 250 g.

VOORZICHTIG In het brillenvak geen warmtegevoelige voorwerpen opbergen - bij hoge buitentemperaturen bestaat er gevaar voor beschadiging. Het vak moet worden gesloten voordat de wagen wordt verlaten en vergrendeld - gevaar door hinderen van de werking van het alarmsysteem.

Opbergvak aan bijrijderszijde

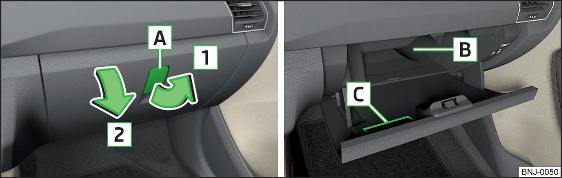

 afb. 88 Opbergvak openen / binnenruimte van het opbergvak

Uitrustingsafhankelijk is het opbergvak voorzien van een binnenverlichting (brandt bij het openen van het opbergvak), een flessenhouder met een inhoud van max. 1 l B en een kaarthouder C afb. 88.

• Om het deksel te openen, in pijlrichting 1 aan de openingshendel A trekken.

  Het deksel klapt in pijlrichting 2 .

• Om het deksel te sluiten, dit tegen de pijlrichting in 2 zwenken tot het hoorbaar vergrendelt.

De maximale toelaatbare belasting van het opbergvak bedraagt 3 kg.

Opbergvak zijdelings tegen de voorstoel

 afb. 89 Opbergvak

Het opbergvak A afb. 89 bevindt zich aan de zijkant van de voorstoel.

Opbergvak voor de paraplu

 afb. 90 Opbergvak voor de paraplu

Het opbergvak onder de bijrijdersstoel afb. 90 dient voor het opbergen van een paraplu.

Kledinghaken

 afb. 91 Kledinghaak

De kledinghaken bevinden zich aan de grepen op de hemelbekleding boven elk achterportier afb. 91.

De maximale toelaatbare belasting van de betreffende haken bedraagt 2 kg.

ATTENTIE In de zakken van de opgehangen kledingstukken geen zware of scherpe voorwerpen laten zitten - gevaar voor verwondingen. Voor het ophangen van kleding geen kledingbeugel gebruiken - gevaar voor een beperking van de functionaliteit van de hoofdairbag resp. gevaar voor verwondingen door de kledingbeugel. Let erop dat het zicht naar buiten niet wordt belemmerd door opgehangen kledingstukken.

Opbergtassen aan de achterzijde van de voorstoelen

 afb. 92 Opbergtassen

De opbergtassen zijn bedoeld voor het opbergen van bijvoorbeeld kaarten, tijdschriften en dergelijke.

Opbergtassen aan de binnenzijden van de voorstoelen

 afb. 93 Opbergtas

De opbergtassen bevinden zich aan de binnenzijde van de voorstoelen afb. 93 en worden gebruikt voor het opbergen van kleine en lichte voorwerpen (bv.

mobiele telefoons).

De maximale toelaatbare belasting van de betreffende tassen bedraagt 150 g.

Opbergvak in de middenconsole achterin

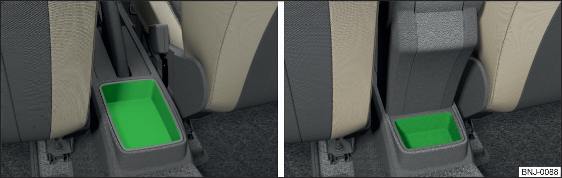

 afb. 94 Opbergvak: Variant 1 / variant 2

Het open opbergvak bevindt zich in de middenconsole achterin afb. 94.
